【行业在线】浪花下的钢铁长城：海上风电防腐技术全解析

发布时间：2025-12-22 13:32阅读：次

在全球能源转型的浪潮中，海上风电作为清洁能源的重要支柱，正迎来爆发式增长。截至2017年底，中国海上风电累计装机容量已达279万千瓦，同比增长97%。与陆上风电不同，海上风电设备长期暴露在高盐雾、高湿度、强紫外线的恶劣环境中，面临着严峻的腐蚀挑战。一旦防腐失效，不仅带来巨大安全隐患，维修费用更是陆上设备的数倍。本文将带您深入探索海上风电结构的“防腐蚀保卫战”，解析那些让钢铁在海洋中屹立数十年的核心技术。

01 海洋的腐蚀战场，五区环境各具杀机

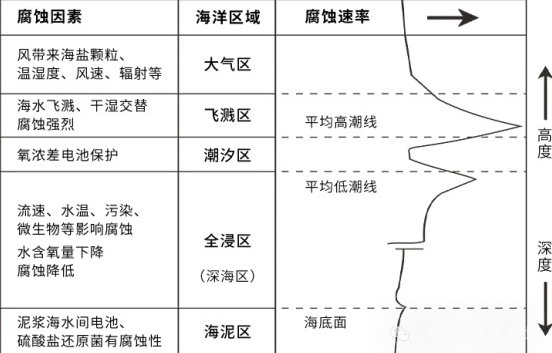

海上风电结构所处的腐蚀环境按高程可划分为五个区域，每个区域都有独特的腐蚀特性：

海洋大气区（塔筒、机舱、叶片）：80-110米高空，高盐高湿环境使钢材表面形成导电水膜，湿度70%时腐蚀最严重。氯离子穿透作用加速了点蚀和应力腐蚀。

浪花飞溅区（潮位波动带）：公认的腐蚀重灾区，干湿交替频率高，含氧充足，海浪冲击破坏涂层。年腐蚀速率可达0.5毫米以上。

潮差区：因与水下区形成氧浓差电池，意外成为相对低腐蚀区，但海洋生物的不均匀附着会造成局部腐蚀加剧。

全浸区（水下区）：浅水区（<30米）因生物活跃、水温高成为腐蚀热点；随水深增加，腐蚀程度减轻。

海泥区：具备土壤与海水双重腐蚀特性，当存在硫酸盐还原菌时，在缺氧环境下会造成严重局部腐蚀。

02 创新防腐科技，四重防线抵御侵蚀

面对复杂的腐蚀环境，工程师们发展出针对性的分区防护技术：

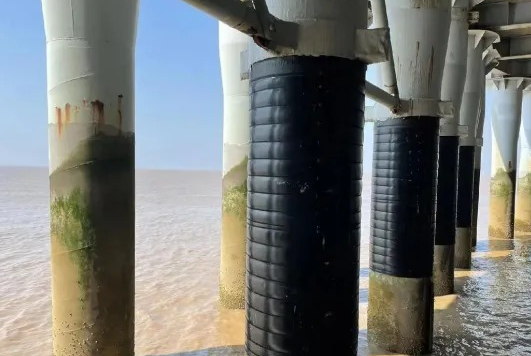

2.1 浪花飞溅区——包覆防腐技术

针对最危险的飞溅区，创新采用包覆防腐技术：

第一层：复合防腐膏（矿脂防蚀膏+防锈剂），形成密封层；
第二层：环氧树脂+泡沫填充剂的找平基体；
第三层：土工织物+聚乙烯的防蚀带，抵抗冰撞；
外层：增强防蚀保护罩，通过卡箍固定。

2.2 水下区——阴极保护升级

传统牺牲阳极需水下焊接更换，风险高且成本昂贵。新一代系统采用：

桩身安装带滑槽的导电支架；
牺牲阳极块通过顶部开口滑入槽内；
压板和导线确保电连接可靠；
更换时无需潜水作业，大幅降低维护风险

2.3 塔筒与基础——涂层技术突破

外壁采用三层防护体系：

环氧富锌底漆（60μm）+环氧云铁中间漆（160μm）+聚氨酯面漆（60μm）；
满足ISO 20340标准的CX级防腐要求，使用寿命25年以上；
新型水性环保涂料大幅降低VOC排放，符合绿色风电理念。

2.4 主机舱——精密环境控制

机舱堪称风机的“豪华别墅”，通过三重防护打造安全空间：

微正压技术：塔筒底部安装盐雾过滤系统，维持内部气压高于外部；
迷宫式密封：机舱连接处采用多道密封结构，阻断盐雾侵入；
智能除湿：湿度传感器联动除湿系统，维持湿度≤50%（低于金属临界腐蚀湿度）。

实验数据显示，采用该技术后，机舱内部腐蚀速率不足舱外的1/10，钢片一年后仍保持金属光泽。

03 标准与质量，海上长城的两大基石

3.1 严苛的国际标准

ISO 20340：海上平台防护漆体系性能要求，要求通过480小时盐雾、4200小时紫外老化等测试；

NORSOK M-501：挪威石油标准化组织标准，被全球主要业主认可认证费用高昂：仅老化试验单项就达5-7万元/样品。

3.2 施工质量管控

表面处理要求喷砂达Sa2.5级（近白级）；

温湿度监控：环境温度5-40℃，相对湿度≤85%；

“四不施工”原则：表面不达标、环境超标、膜厚不足、间隔超时不施工。

04 未来方向，绿色与智能并进

海上风电防腐技术正向两个维度突破：

绿色化：水性涂料、生物基树脂等环保材料应用比例提升
智能化：物联网+大数据实现腐蚀状态实时评估与预警
纳米技术正在改写防腐规则：添加纳米氧化锌的环氧树脂涂料，在模拟海洋环境中耐腐蚀性提升50%。而智能涂层甚至能在受损初期通过颜色变化发出警报。

随着中国首台抗台风型海上风机入选“央企十大国之重器”，我国防腐技术已跻身世界前列。当海风掠过那些静立的风机群，我们看到的是中国工程师用智慧筑起的海上钢铁长城。

免责声明：本文文章内容转载来源：网络。如涉及作品内容、版权和其它问题，请与我们联系，我们将在第一时间处理！感谢您的支持与理解！
